ATEN VM7584K1 оптическая плата ввода

4-портовая плата ввода c оптоволоконным подключением 10G, 4K1@300м, многомод.

Ключевые характеристики:

• Совместимость с матричными коммутаторами VM3250/VM3200/VM1600A; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
• Расширяет по дуплексным оптоволоконным на больших расстояниях передачу аудио-, видео-, инфракрасных и RS-232 сигналов
• Превосходное качество изображения до 4096 x 2160 при 60 Гц (4:2:0) при передаче на большие расстояния:
• - при использовании комплекта VM7584K1 и многомодового оптоволокна до 300 метров
• Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
• Поддержка Consumer Electronics Control (CEC)
• Двунаправленный канал RS-232 – позволяет подключаться к последовательным устройствам или терминалам, таким как сенсорные экраны и сканеры штрих-кода*
• Двунаправленный ИК-канал – передача ИК-сигнала обрабатывает одно направление в единицу времени, в диапазоне от 30 кГц до 60 кГц*
• Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
• Поддержка платами ввода/вывода и оптоволоконными модулями возможности «горячей» замены для упрощения интеграции и обслуживания

*Примечание: плата ввода VM7584 предназначена для работы с видеопередатчиком VE883T. Данные функции доступны только при использовании с VE883T.

Обзор:

4-портовая плата ввода c оптоволоконным подключением 10G модели VM7584 предназначена для организации простого способа маршрутизации между 4 источниками HDMI-сигнала и 4 дисплеями с использованием оптических видеоудлинителей. А также для создания до 16/32 входных и 16/32 выходных соединений по различным аудио/видео-интерфейсам на модульном матричном коммутаторе компании ATEN.

4-портовая плата ввода VM7584 разработана с использованием волоконно-оптической технологии для передачи сигналов на больших дистанциях. С помощью модулей SFP+ она позволяет по дуплексным оптоволоконным кабелям расширить расстояние передачи несжатого 4K-сигнала до 300 м (комплект VM7584K1) или до 10 км (комплект VM7584K2).

Использование оптического волокна с один комплектом дуплексных кабелей, легко подключаемых к гнезду SFP+, значительно упрощает процедуру прокладки кабелей, при этом обеспечивая передачу аудио-, видео-, инфракрасных и RS-232 сигналов на большие расстояния и без искажений. Вместе с этим, плата ввода VM7584 поддерживает высокую скорость передачи данных 10,2 Гбит/с и соответствует спецификациям HDMI, включая 3D, Deep Color и 4K, гарантируя превосходное качество изображения.

Платы ввода/вывода VM-линейки компании ATEN поддерживают установку с возможностью «горячей» замены, что дает системным интеграторам большую гибкость и эффективность при обслуживании. Наряду с модульными матричными коммутаторами компании ATEN они являются идеальными решениями, в полной мере соответствующими Вашим потребностям в критически важных применениях, связанных с масштабируемым видео.

VM7584K1

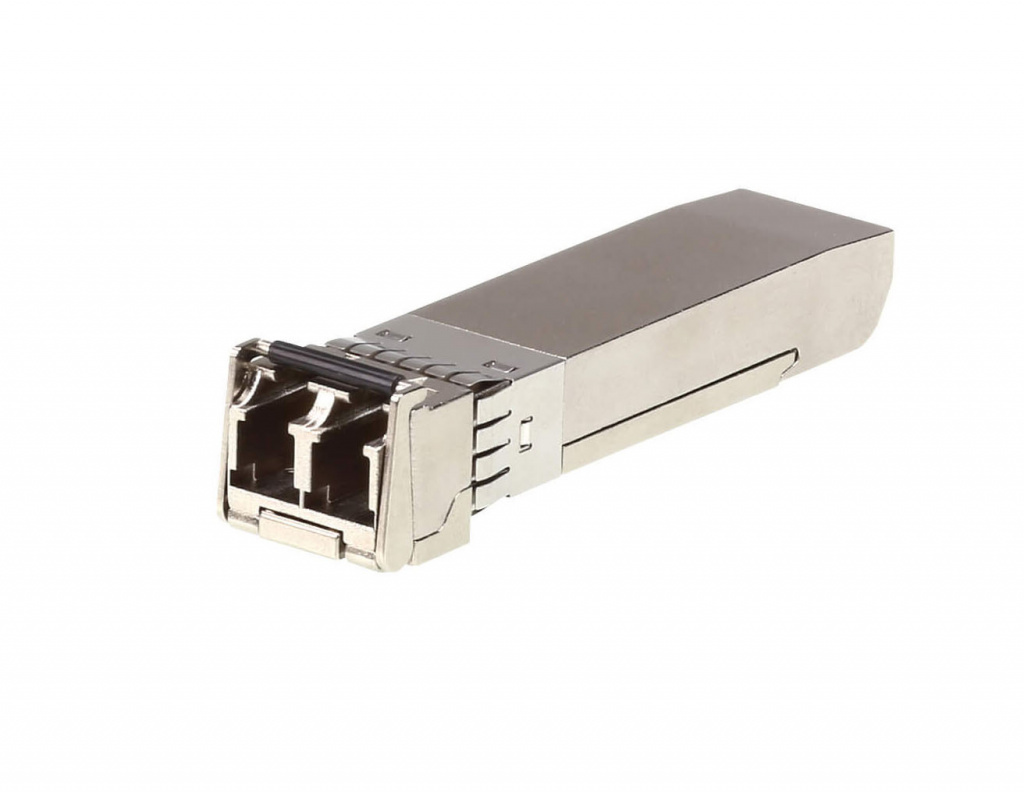

SFP+ Duplex MM Transceivers (10 Gbps/300m, black)

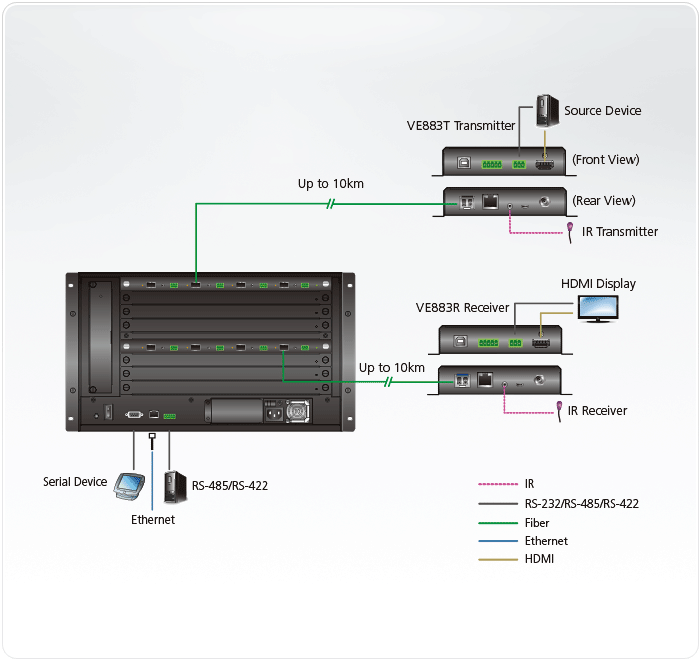

Топологическая схема:
