ATEN VM6809H

Разрешение 4K является следующим поколением качества изображения применяемого в видео высокой четкости, которое обладает разрешением в восемь миллионов пикселей, в четыре раза более детальным, чем разрешение 1080p Full HD. Матричный HDMI коммутатор VM6809H компании ATEN поддерживает два самых современных видеоразрешения 4K-стандарта: 3840 x 2160 и 4096 x 2160. Он позволяет выполнять мощную обработку видео высокой четкости, выдавая на девять дисплеев кристально чистое изображение в 4K-разрешении.

Коммутатор ATEN VM6809H поддерживает передачу видео уровня 4K с частотой 60 Гц, спецификации HDMI 2.0* и HDCP 2.2, а также технологию плавного переключения изображения, использующую архитектуру на основе FPGA матрицы, что позволяет обеспечить непрерывные видеопотоки, управление в режиме реального времени и стабильную передачу сигналов. Встроенный в VM6809H высокопроизводительный масштабатор (скейлер) легко преобразовывает различные входные разрешения в оптимальные разрешения вывода изображения, позволяя зрителям получить наилучшее качество видеоизображения на всех подключенных дисплеях. Коммутатор оснащен функцией создания видеостен с интуитивно понятным графическим веб-интерфейсом, позволяющим создать до 17 профилей соединения, которые могут содержать различные макеты видеостен.

Коммутатор VM6809H является идеальным решением для применений, где требуется удобное расположение нескольких источников HDMI-сигнала и HDMI–дисплеев. Например, для сценических выступлений, цифровых учебных аудиторий, видео конференц-залов и любой других применений, требующих предоставление информации в режиме реального времени.

Описание Матричного коммутатора ATEN VM6809H

• Поддержка входных/выходных HDMI-подсоединений по схеме 8x9
• Возможность конфигурирования системы несколькими способами: кнопками на передней панели, по RS-232-подключению, Ethernet-соединению с помощью веб-интерфейса или программы Telnet
• Встроенный 4K-масштабатор (Scaler) – масштабирует 4K-изображение для преобразования входных разрешений в оптимальные разрешения экрана
• Поддержка технологии Seamless Switch™ – возможность переключения с близкой к нулю задержкой, позволяющей обеспечить непрерывность видеопотока, переключение в режиме реального времени и стабильную передачу сигналов*
• Поддержка функции создания видеостен – позволяет, используя веб-интерфейс, создавать настраиваемые макеты видеостен*
• Поддержка функции EDID Expert, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на разных экранах
• Поддержка технологии FrameSync, предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала
• Поддержка функций HDMI (3D, Deep color, 4K); совместимость с HDCP 2.2
• Поддержка звука; стереозвук может быть извлечен из HDMI-потока
• Защита от ESD для HDMI
• Возможность установки в стойку (высота 1U).

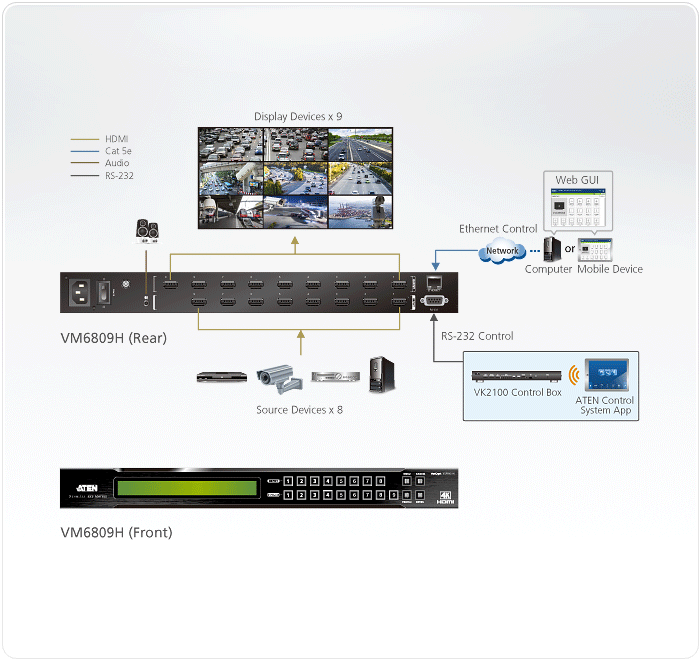

Топологическая схема

1. При использовании технологии Seamless Switch™ недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch™

Информация для заказа

• ATEN VM6809H-AT-G – матричный коммутатор

Комплектация

• 1x матричный коммутатор-масштабатор HDMI 4K 8x9 VM6809H
• 1x кабель питания
• 1x комплект для монтажа в стойку
• 1x руководство пользователя
