Поворотная камера Bolin R9-418F
Поворотная камера 4K30, Sony 4K 1" КМОП, 18X Zoom, черный R9-418F
Код производителя:
R9-418F
Под заказ
Цена по запросу
- Описание
- Характеристики
- Документация
- Видео
Для получения актуальной информации о характеристиках товаров, их наличии и стоимости связывайтесь с менеджерами компании.
Серия R9 – флагманская линия PTZ-камер для внутреннего использования.
Три варианта внутренних PTZ-камер серии R9 оснащены возможностью для обработки изображений: 1-дюймовый датчик изображения 4K30 с потрясающим качеством, производительный сенсор 4K60 на высокой скорости или вариант Full HD с превосходной стабилизацией изображения при слабой освещенности и в сложных условиях.
Bolin R9-418F – поворотная камера со стабилизацией изображения для внутренней эксплуатации, 4K30, Sony 4K 1" CMOS, 18X Zoom, 6G-SDI x 2, Optical SDI, HDMI, IP (FAST HEVC), RS-422, балансный аудио вх./вых., Genlock, черного цвета.
Ключевые характеристики:
- Блок изображения Sony
- 4K30,1080p60
- Большой дюймовый сенсор Exmor R CMOS
- 14,4 МП
- Высокое качество изображения
- Объектив Zeiss Vario-Sonnar T, диапазон масштабирования: 18X(4K)/24X(FHD)
- Оптический стабилизатор изображения
- Регулировка уровня черного
- Цветокоррекция
- ND-фильтр
- True WDR (аппаратный широкий динамический диапазон)
Выходы:
- Двойной 12G-SDI.
- HDMI 2.0.
- IP-потоковая передача 4K — AVC/HEVC.
- SFP оптический SDI.
- Внешняя синхронизация Genlock.
- Аудио, встроенное во все видеовыходы.
- XLR-вход/выход вещательного аудиосигнала.
- Видеовыход USB3.0 (только стандартный HEVC).
- Экранный генератор символов.
Полноценные интерфейсы вывода изображения – SDI, HDMI и IP (True Tri-Output).
Одновременный вывод видео через SDI, HDMI и IP, которые можно установить в независимые форматы для использования в различных приложениях.
Формат и стандарт полного вещания SDI (зависит от модели):
- 3840x2160/59.94p/60p
- 3840x2160/50p
- 3840x2160/29.97p/30p
- 3840x2160/25p
- 3840x2160/23.98p
- 3840x2160/24p
- 1920x1080/59.94p/60p
- 1920x1080/59.94i/60i
- 1920x1080/50p
- 1920x1080/50i
- 1920x1080/29.97p/30p
- 1920x1080/25p
- 1920x1080/23.98p/24p
- 1280x720/59.94p/60p
- 1280x720/50p
- SMPTE 292(1.5Gb/s)
- SMPTE 424
- SMPTE 425-A(3Gb/s)
- SMPTE 2081(6Gb/s)
- SMPTE 2082-0/1(12Gb/s)
- with SMPTE 352 SDI Metadata

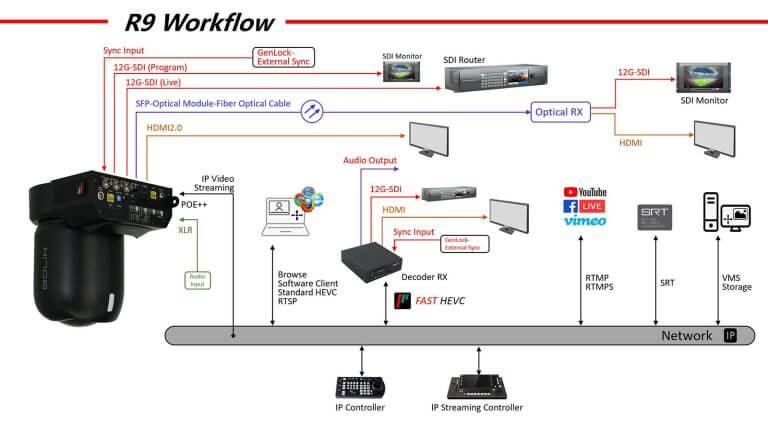

Использование SDI/HDMI (традиционная AV-система)
Планируете структуру или установку AV-системы с использованием видеокабелей SDI/HDMI? Эти проблемы кажутся вам знакомыми?
- Потеря сигнала на больших расстояниях.
- Необходимость в нескольких усилителях и разветвителях SDI/HDMI.
- Добавление аппаратного решения с использованием матриц и маршрутизаторов SDI/HDMI.
- Необходимость расширения AV-установки за счет добавления кабелей, дисплея и конечных точек.
- Хотите использовать передовые решения AV Over IP, но пропускная способность видео слишком высока для стандартной сетевой инфраструктуры 1G.
- Большое количество кабелей и проблемы с управлением оборудованием в помещении.
- Нестабильность/высокий уровень отказов из-за слишком большого количества подключенных устройств.
Если ответ «да», то решение FAST HEVC может легко заменить традиционную установку SDI/HDMI, сэкономив вам время и деньги, практически не идя на компромиссы в отношении максимального качества видеосигнала, выдаваемого через SDl/HDMI.
Кодеки, передаваемые в потоке через IP
Два варианта кодеков, передаваемых в потоке через IP:1. Стандартный AVC/HEVC (H.264/265), программный кодек на базе SOC.
2. Быстрый AVC/HEVC (H.264/265), аппаратный кодек на базе FPGA.
- Видео до 4K60
- Замена SDI
- Двойной поток, поддержка многоадресной рассылки
- RTSP, RTMP, RTMPS, SRT, ONVIF

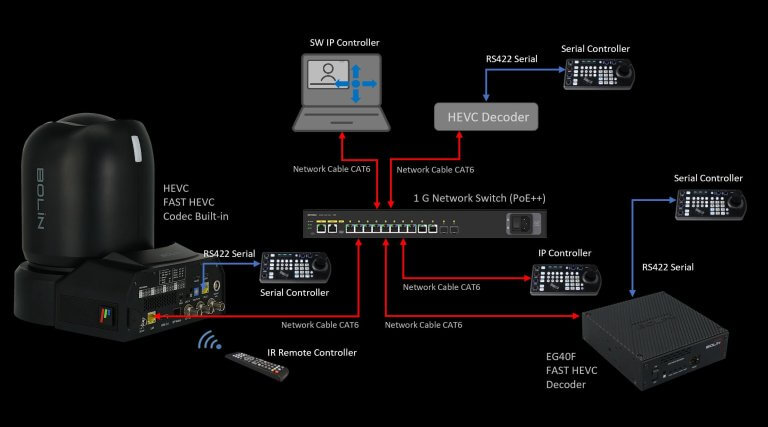

- Протоколы управления через IP: Visca Over IP, Onvif
- Совместимость со стандартным AVC/HEVC
- Программное декодирование и аппаратное декодирование
- Открытая платформа H.264/H265, кодек от Xilinx MPSoC
Кодек Bolin FAST HEVC может быть декодирован стандартным HEVC-декодером, но не будет иметь сверхмалую задержку. Кодек HEVC камера/устройство может быть декодирован декодером Bolin FAST HEVC, но не будет иметь сверхмалую задержку.
Движение
Плавное и точное движение- Поворот (панорамирование): 340° (от -170° до +170°); полностью пропорциональная скорость от 0.01° до 100°/c
- Наклон: 120° (от -30° до +90°); полностью пропорциональная скорость от 0.01° до 50°/c
- Пресеты: 255 позиций; скорость перемещения на позицию: 100°/c; уровень регулировки: от 0 до 5; точность: 0.03°
- Предварительные настройки профиля изображения
- Motionless Preset
- Память трассировки PTZ
- Бесшумная работа, менее NC35
Функции
- Генератор вывода символов на экран
- Обновление программного обеспечения через IP
- Фронтальная и задняя лампа индикации (Tally Light)
- Питание по POE++ и 12VDC/AC
- Отверстия под крепление
- Синхронизация сигналов Genlock
- Надежное крепления кабеля HDMI
- Доступные цвета: белый, черный
Непрерывное развитие
- Первый в отрасли портативный дизайн корпуса
- Упрощает процесс видеомонтажа
Основные
Кодек
FAST HEVC
Изображение камеры
18X 4K30/FHD
Производитель блока изображения
Sony
Датчик изображения
1,0-дюймовый датчик изображения CMOS Exmor R с тыловой подсветкой
Количество эффективных пикселей
14.2 МП
Элементы изображения
3840 x 2160, 8.29 МП
Объектив
Объектив Zeiss Vario-Sonnar T, диапазон масштабирования: 18X(4K)/24X(FHD)
Режим телеконвертации
-
Цифровой зум
-
Горизонтальный угол обзора
64.6˚ (Wide) - 6.1˚ (Tele)
Вертикальный угол обзора
39.2˚ (Wide) - 3.4˚ (Tele)
Фокусное расстояние
f=9.3 мм до 111.6 мм, F2.8 (Wide), F4.5 (Tele)
Минимальная дистанция фокусировки
80 мм (Wide), 1000 мм (Tele)
Диафрагма
F2.8 Constant (Wide) до F4.5 (Tele), 16 ступеней
Минимальная освещенность
0.5 люкс (1/30 с, 50%, высокая чувствительность вкл.)
2.0 люкс (1/30 с, 50%, высокая чувствительность выкл.)
2.0 люкс (1/30 с, 50%, высокая чувствительность выкл.)
Выдержка (скорость затвора)
1/1 с до 1/10000 с (28 ступеней)
Фокус
Фокусировка с указанием места фокусировки, автофокус (переключение/интервал), пользовательская настройка фокуса с различной скоростью), переключение одним нажатием (One Push Trigger), ближний предел
Баланс белого
Авто, автоматическая подстройка белого при меняющейся освещенности (ATW), внутри, снаружи, автоматическая настройка белого при однократном нажатии (One Push WB), пользовательская настройка белого, автоматическая снаружи, автоматическая настройка белого при освещении натриевыми лампами, фиксированная настройка белого при освещении натриевыми лампами, автоматическая настройка белого при освещении натриевыми лампами снаружи
Экспозиция
Полностью автоматический, настройка ограничения усиления, приоритет выдержки, приоритет диафрагмы, пользовательский, яркий
Функции
Высокая чувствительность, компенсирующая подсветка, функция компенсации бликов от ярких огней (HLC), автоматический переворот изображения (E-FLIP), зеркало, день/ночь
Динамический диапазон (WDR)
Да (130 дБ), отображается на экранном меню монитора как “VISIBILITY ENHANCER” (улучшение видимости)
ND Filter (фильтр, ограничивающий попадание света на матрицу)
Да
Стабилизатор изображения
Да, оптический стабилизатор изображения
Усиление цвета
Да (15 ступеней)
Цветовые оттенки
Да (15 ступеней)
Гамма-коррекция
Стандартный/прямой/узор
Гамма-уровень
Да (15 ступеней)
Уровень черного
Да (97 ступеней)
Гамма-коррекция черного
Да (15 ступеней)
Цветовая палитра
Выкл./стандартный/высокая насыщенность/FL light
Шумоподавление
Вкл./выкл. (уровни от 5 до 1 / выкл., 6 ступеней), 3D / 2D
Отношение сигнал/шум
≥50db
Функция компенсации бликов от ярких огней (HLC)
Да
Автоматический переворот изображения (E-FLIP)
Да
Возможность задания скрытых областей изображения
Да
Defog (функция, компенсирующая туман/запотевание)
Да, (выкл., слабый, средний, высокий)
Высокая чувствительность
Да
Плавное замедление автоэкспозиции (Slow AE Response)
Да
День/ночь
Да
Подсветка
Да
Режим малой задержки
-
Распознавание лиц при фокусировке
-
Распознавание лиц при экспозиции
-
Сценические стили
-
Области фокусировки
-
Механические параметры
Панорамирование
360 градусов (от -170 до 170 градусов), полностью пропорционально 0,05° до 100°/с
Наклон
120 градусов (от -30 до 90 градусов), полностью пропорционально 0,05° до 75°/с
Пропорциональная скорость
Пропорциональная скорость поворота/наклона при зумировании
Пресеты положения камеры
255 пресетов, скорость перемещения: 100°/с, уровни регулировки: 0-5, точность установки: 0,1°
Сохраненные пресеты
Предустановка профиля изображения — память предустановок для параметров изображения: подсветка, баланс белого, усиление красного/усиление синего, автоматическая экспозиция, яркость, выдержка, усиление, диафрагма, эффект, шумоподавление, зеркало, гамма, Ex-COMP, цветовой оттенок, контраст и т. д.
Motionless Preset (перемещение в установленное положение без отображения картинки в момент перемещения)
Да, вкл./выкл.
Память трассировки PTZ
Да, 12
Перемещение
Да, поддержка до 4-х различных траекторий перемещения
Уровень шума
Соответствует NC35
Исходная позиция
Да
FreeD
Да, протокол FreeD для отслеживания камер AR/VR через последовательное управление/IP (через обновление ПО)
Уровень влаго- пылезащиты
Для внутреннего использования, IP65
Интерфей9сы
HDMI видеовыход
HDMI 2.0 Type A
SDI видеовыход
6G-SDI, SMPTE424M /SMPTE292M /SMPTE 296M /SMPTE 274M /SMPTE ST-2081 стандарты, 75Ω BNC x 2，SDI/PM для вывода на экранное меню
SDI оптоволоконный выход
Оптический 12G-SDI (модуль исключен). Съемный слот, разъем: дуплексный LC (опционально через ST, LC или SMPTE)
Лазерный блок: одномодовый передатчик DFB-LD с длиной волны 1310 нм и приемник PIN-кода. Совместим с MSA SFP+ спецификация SFF-8402.
Лазерный блок: одномодовый передатчик DFB-LD с длиной волны 1310 нм и приемник PIN-кода. Совместим с MSA SFP+ спецификация SFF-8402.
Сетевой LAN-порт
RJ45X1, Стандарт 10M/100M/1000M Base-TX Ethernet, разъем LAN для IP-управления/видеовыхода/аудиовыхода/обновления ПО системы
Синхронизация системы
Внутренняя/внешняя синхронизация (BBS/Tri-level sync)
Вход внешней синхронизации
Genlock, разъем BNC, BBS (Black Burst Sync), поддержка трехуровневой синхронизации
Аудиовход
Балансный XLR (разъем Hirose через 10-контактный кабель Atomos типа LEMO с разъёмным кабелем XLR) с питанием 48 В
3,5 мм TRRS для дуплексной внутренней аудиосвязи
3,5 мм TRRS для дуплексной внутренней аудиосвязи
Аудиовыход
Балансный XLR (через 10-контактный переходной кабель Atomos типа LEMO на XLR), встроенный в HDMI, SDI, USB и IP
3,5 мм TRRS для дуплексной внутренней аудиосвязи
3,5 мм TRRS для дуплексной внутренней аудиосвязи
Индикатор Tally Light
Красный, зеленый цвет/передняя и задняя часть
Dip-переключатели
Dip-переключатель X1 для выставления разрешения видео
Обновление ПО
Обновление через IP для системы камеры MCU, драйвера, FPGA и кодера
Тип коннектора питания
INPUT: DC12V, подключение с защитным винтом (тип: 5.5 мм × 2.1 мм, папа, разъем питания постоянного тока и адаптер для крепления гнезда на панели с винтовым замком)
Интерфейс управления
RJ45X1-RS422, RJ45X1-IP управление, управление с ИК-пульта ДУ
Протоколы управления
Серийный: VISCA, PELCO P/D; IP: VISCA Over IP, ONVIF; FreeD (через обновление)
Кодек | Система видеосигналов HDMI
HDMI поддерживаемые форматы
3840 x 2160/29.97p/30P
3840 x 2160/25p
3840 x 2160/23.98p
3840 x 2160/24p
1920 x 1080/59.94p/60p
1920 x 1080/59.94i/60i
1920 x 1080/50p
1920 x 1080/50i
1920 x 1080/29.97p/30p
1920 x 1080/25p
1920 x 1080/23.98p/24p
1280 x 720/59.94p/60p
1280 x 720/50p
3840 x 2160/25p
3840 x 2160/23.98p
3840 x 2160/24p
1920 x 1080/59.94p/60p
1920 x 1080/59.94i/60i
1920 x 1080/50p
1920 x 1080/50i
1920 x 1080/29.97p/30p
1920 x 1080/25p
1920 x 1080/23.98p/24p
1280 x 720/59.94p/60p
1280 x 720/50p
Глубина цвета
12bit(HDMI), YUV4:2:2, YUV4:2:0
Цветовое пространство
YUV、RGB
Экранное меню
Да, со вставкой изображения
Наименование на экране
Да, выводимый генератором символов заголовок на экране
Кодек | Форматы сигналов SDI
SDI форматы видео
3840 x 2160/29.97p/30P
3840 x 2160/25p
3840 x 2160/23.98p
3840 x 2160/24p
1920 x 1080/59.94p/60p
1920 x 1080/59.94i/60i
1920 x 1080/50p
1920 x 1080/50i
1920 x 1080/29.97p/30p
1920 x 1080/25p
1920 x 1080/23.98p/24p
1280 x 720/59.94p/60p
1280 x 720/50p
3840 x 2160/25p
3840 x 2160/23.98p
3840 x 2160/24p
1920 x 1080/59.94p/60p
1920 x 1080/59.94i/60i
1920 x 1080/50p
1920 x 1080/50i
1920 x 1080/29.97p/30p
1920 x 1080/25p
1920 x 1080/23.98p/24p
1280 x 720/59.94p/60p
1280 x 720/50p
Глубина цвета
10bit(SDI), YUV 4:2:2
Цветовое пространство
YUV
Стандарты
SMPTE 292M，SMPTE 296M (1.5Gb/s), SMPTE 424M, SMPTE 274M，SMPTE 425-A (3Gb/s), SMPTE 2081(6Gb/s), SMPTE 2082‑1(12Gb/s) стандарт / 75 Ω (BNC x 1),
With SMPTE352 SDI с поддержкой метаданных (дополнительной информации)
With SMPTE352 SDI с поддержкой метаданных (дополнительной информации)
Полноценный двойной видеовыход
Через HDMI и SDI сигналы могут быть выведены с различными форматами
Экранное меню
Да
Наименование на экране
Да, выводимый генератором символов заголовок на экране
Кодек | Форматы сигналов USB
USB-порт
-
Кодер
-
USB форматы видео
-
Совместимая интеграция
-
Сетевые параметры
Кодеки сжатия видео
AVC-H.264/HEVC-H.265/MJPEG/MP4 by FPGA
IP Разрешение/частота кадров
3840x2160p30/25
1920x1080p60/50/30/25
1280x720p60/50
1920x1080p60/50/30/25
1280x720p60/50
Полноценный двойной видеовыход
В IP, HDMI и SDI сигналы могут быть установлены с различными форматами
IP-протоколы
TCP/IP、IGMP、ICMP、ARP、QoS、SNMP、UDP、 HTTP、 DNS、 DHCP、 FTP、 NTP、 UPNP，SRT
Протоколы приложений
RTMP, RTSP, RTP потоковая (одноадресная, многоадресная), MP2TS over UDP (одноадресная, многоадресная), TS over RTP, TS over SRT, WebRTC, RTSP шифрование
Глубина цвета
10bit, YUV 4:2:2
Многопотоковая передача
2 потока
Стандарты сжатия аудио
64 Kbps (G.711) / 16 Kbps (G.722.1) / 16 Kbps (G.726) / 32-128 Kbps (MP2L2) / 32-128 Kbps (AAC-LC) выбираемый
Экранное меню
Настраиваемое экранное меню
Совместимая интеграция
ONVIF2.4 (Profile S/G/T), VISCA Over IP
Задержка (общая задержка может увеличиться в зависимости от конфигурации сети)
2-3 кадра (например, задержка 2160p60 составляет < 45 мс от стекла к стеклу)
Пропускная способность (результаты могут отличаться в зависимости от сети, конфигурации и настроек управления)
30-50 Mbps, 4kp60 12 bit 4:2:2
10-20 Mbps, 1080p60 12 bit 4:2:2
10-20 Mbps, 1080p60 12 bit 4:2:2
Поддерживаемые браузеры
Совместимость между браузерами: HTML5 поддерживается для Microsoft Edge, Google Chrome, Firefox и Safari
Основные характеристики
Рабочая температура
От –10 °C до 50 °C（от 14°F до 122°F)
Рабочая влажность
Подходит для использования при влажности ≤80% без образования конденсата
Напряжение питания
Постоянное 12 В, PoE++ (совместимо с IEEE802.3bt, тип 4, класс 8)
Потребляемая мощность
Минимально: 29 Вт (статичное положение, без движения);
Максимально: 50 Вт (полная операционная нагрузка)
Максимально: 50 Вт (полная операционная нагрузка)
Способ установки
Автономный (вертикально), подвесной, на штативе
Установка
Потолочное крепление, настенное крепление, установка на штативе
Ручка
Встроенная для портативного использования
Размер резьбового отверстия штатива
1 x 1/4” точка безопасного крепления
Цвет корпуса
Черный, белый
Вес нетто, кг
3,8
Аксессуары, входящие в комплект
ИК пульт ДУ, источник питания и силовой шнур (US, EU, UK), 3 монтажных винта, кабель RJ45-RS422, благодарственная карточка
Размеры камеры (Ш x Г x В), мм
201 x 253 x 249, 201 x 253 x 256 (с резиновыми ножками)
Дополнительные аксессуары (в комплект не входят)
- Настенный кронштейн
- Потолочный кронштейн
- Пластина для быстрой установки
- Адаптер для крепления на штативе
- Переходник
- Стабилизатор
* Производитель оставляет за
собой право без уведомления
дилера
менять характеристики,
внешний вид, комплектацию
товара и место
его производства.
Указанная информация не
является публичной офертой.
ТИП ДОКУМЕНТАЦИИ
РАЗМЕР
ЯЗЫК
РАСШИРЕНИЕ
Буклет
758.4 КБ
русский
Скачать в Pdf
Брошюра
91.12 КБ
русский
Скачать в Pdf
* Производитель оставляет за
собой право без уведомления
дилера
менять характеристики,
внешний вид, комплектацию
товара и место
его производства.
Указанная информация не
является публичной офертой.
