ATEN VK224
4-портовый блок расширения последовательных портов VK224
Код производителя:
VK224-AT
- В наличии
На складе
Цена по запросу
- Описание
- Характеристики
- Документация
Для получения актуальной информации о характеристиках товаров, их наличии и стоимости связывайтесь с менеджерами компании.
- Обеспечивает 4 двунаправленных последовательных порта RS-232/422/485 для расширения возможностей системы управления оборудованием от компании ATEN
- К одному блоку управления VK2100 могут быть добавлены до 8 блоков расширения
- Гибкое развертывание: подключение к блоку управления VK2100 осуществляется с помощью Ethernet-соединения
- Идентификационные переключатели образуют пару из VK224 и блока контроллера VK2100 для мгновенных настроек параметров сети
- Возможность раздельного питания: с помощью источника постоянного напряжения (DC) или питание через Ethernet-подключение (PoE)
- Возможность обновление микропрограммы по USB или через веб-интерфейс
4-х портовый блок расширения VK224 предназначен для гибкого дополнения системы управления оборудованием от компании ATEN четырьмя двунаправленными последовательными портами RS-232/422/485. Это позволяет пользователям управлять дополнительными устройствами с последовательным интерфейсом в средах, требующих большего количества таких устройств. Обладая возможностью Ethernet-подключения, блок расширения VK224 может быть легко соединен с блоком управления VK2100 из любого места существующей локальной сети.
Комплектация
- 1x 4-х портовый блок расширения последовательных портов VK224-AT-G
- 1x адаптер питания
- 1x комплект для монтажа в стойку
- 1x руководство пользователя VK224-AT

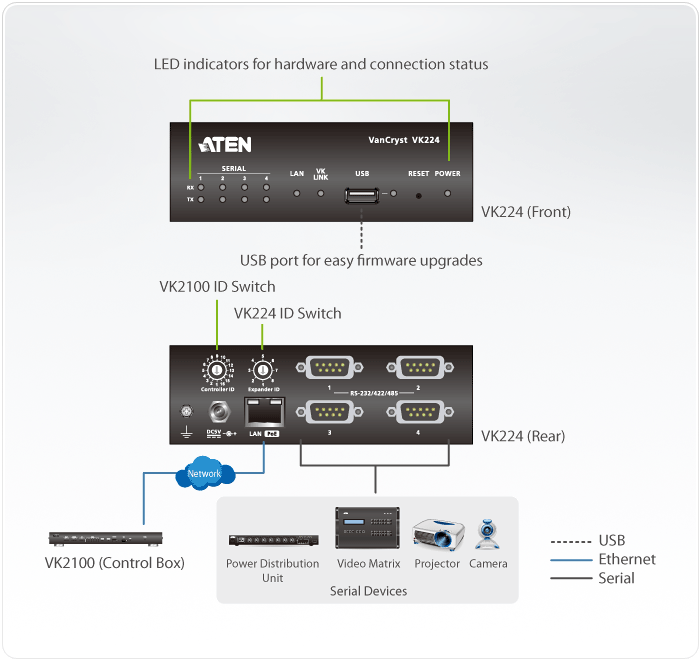

Схема
Последовательный интерфейс
Программируемый двунаправленный порт RS-232/422/485 - 4 шт.
(4 штекерных соединителя DB9, настраиваемых с помощью назначения контактов);
– Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
– Бит данных: 8 (по умолчанию) или 7;
– Стоповый бит: 1 (по умолчанию) или 2;
– Четность: Нет (по умолчанию), Четный или Нечетный;
– Контроль потока: Нет (по умолчанию) RTS/CTS
(4 штекерных соединителя DB9, настраиваемых с помощью назначения контактов);
– Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
– Бит данных: 8 (по умолчанию) или 7;
– Стоповый бит: 1 (по умолчанию) или 2;
– Четность: Нет (по умолчанию), Четный или Нечетный;
– Контроль потока: Нет (по умолчанию) RTS/CTS
| RS-232 | RS-422 | RS-485 |
|---|---|---|
| Вывод 2: RX | Вывод 1: RX- | Вывод 3: D+ |
| Вывод 3: TX | Вывод 2: RX+ | Вывод 4: D- |
| Вывод 5: GND | Вывод 3: TX+ |
|
| Вывод 7: RTS | Вывод 4: TX- |
|
| Вывод 8: CTS | Вывод 5: GND |
|
Интерфейс Ethernet
- 1 x RJ-45 (гнездо), 10/100Base-T
- Поддержка протоколов: ICMP, TCP/IP, DHCP, HTTPS, SSH
- Поддержка DHCP. Если IP не присваивается в течение 30 секунд, то будут использоваться следующие параметры IP-адреса по умолчанию:
- IP-адрес: 192.168.0.60
- Маска подсети: 255.255.255.0
Переключатели
ID контроллера: 1 x 16-сегментный переключатель
ID удлинителя: 1 x 8-сегментный переключатель
ID удлинителя: 1 x 8-сегментный переключатель
Кнопка сброса
1 x полуутопленная кнопка
USB
1 x USB тип A
Питание
Потребление: 5В/7.5Вт (от адаптера); 48В/9.5Вт (PoE, совместимость с PoE 802.3 AF/AT)
Рабочая температура
0 – 50°C
Влажность
0 - 80% рт. ст. без образования конденсата
Масса
0.45 кг
Размеры (Д х Ш х В)
13.00 x 7.58 x 4.20 см
