Только цифра: как устроена мультимедиа инфраструктура на киберспортивной арене

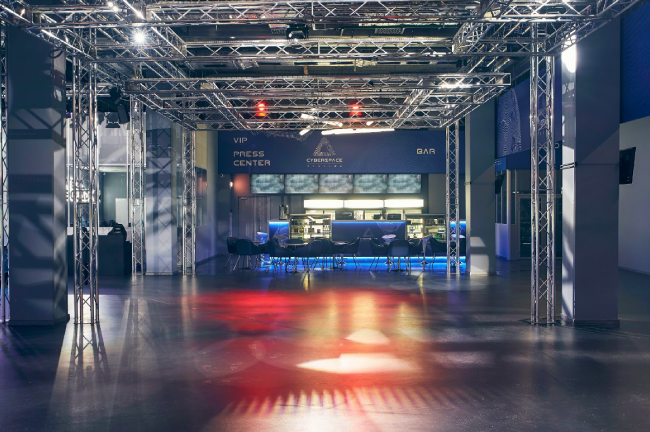

Ещё при строительстве Cyberspace было заложено несколько помещений для организации собственной студии, с помощью которой можно было бы проводить трансляции с мероприятий. После открытия постепенно закупалось оборудование, нарабатывался опыт и теперь площадка готова проводить трансляций любой сложности.
Комплекс мультимедийного оборудования полностью цифровой. Видео часть построена на стандарте NDI, а аудио – на Dante.

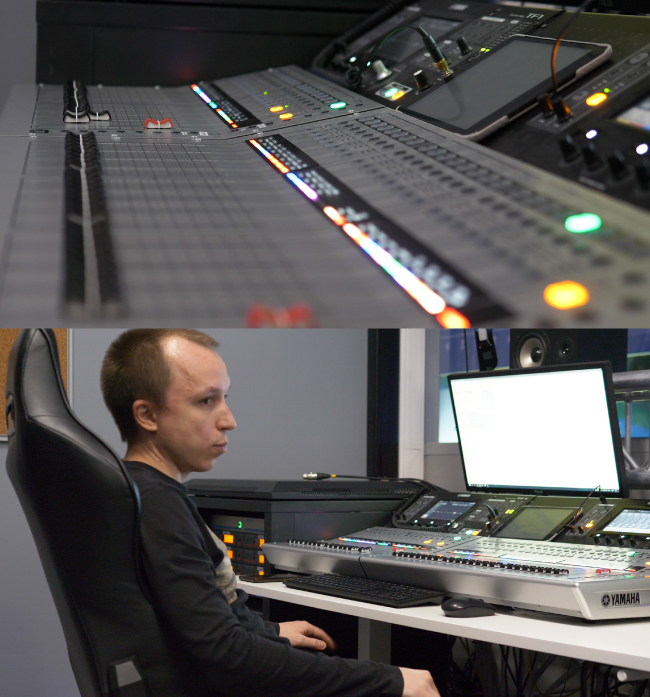

“Весь звук на площадке идёт по Dante...”
(Барановский Владимир, системный администратор Cyberspace Moscow)
"Во время мероприятий управление происходящим на сцене и в трансляции происходит из пультовой. Для управления звуком мы используем 2 пульта Yamaha TF1 и TF3 со встроенной платой расширения NY64-D, которая позволяет передавать звук по Dante протоколу с минимальной задержкой от 1мс. С пультов мы передаём звук по протоколу Dante на сцену и в комнату комментаторов, а в качестве приёмников звука и дальнейшего его распределения используются два стейджбокса Tio-1608-D. Пульт TF1 используется для передачи звука на сцену Cyberspace, а TF3 для передачи звука в трансляцию. Это сделано для того чтобы во время мероприятий на сцене нашего комплекса и в трансляцию можно было передавать независимые потоки звука. Например, это часто нужно, если во время трансляции на сцене разыгрываются подарки для гостей, а в трансляции в это время продолжают работать комментаторы. Также это нужно для того чтобы отстроить все потоки звука по уровню громкости, звучанию и др. параметрам как в трансляции, так и в зале независимо друг от друга."

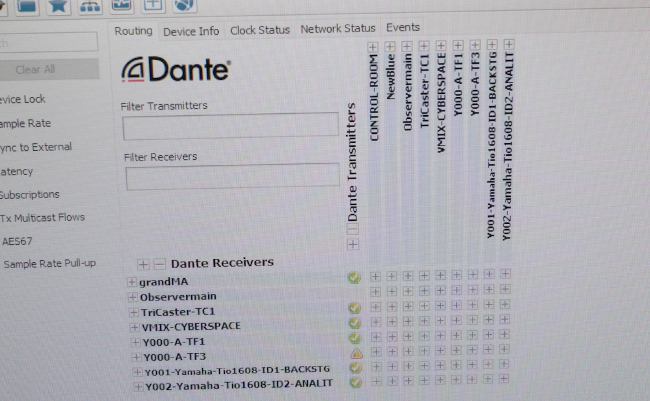

Dante очень гибкая система, в которой для передачи звука используются не только физические устройства, упомянутые выше, но и программные средства Dante Virtual SoundCard (DVS) и Dante Via. Например, чтобы передать и принять несколько аудиопотоков с машины, на которой стоит программа vMix на пульты Yamaha, используется программа DVS.
Но всё-таки в качестве основного видеомикшера мы используем не vMix, а Newtek Tricaster TC1. Данный видеомикшер способен решить практически любые производственные задачи. Для передачи видео сигналов мы используем протокол NDI. И Tricaster здесь вне конкуренции, ведь он создан для работы с данным протоколом и способен принимать до 16 NDI источников. Для передачи видеопотока с камеры или любого другого устройства по NDI используются конвертеры BirdDog. А если нужно забрать изображение с компьютера, то также можем использовать как аппаратное решения BirdDog так и программное NDI Scan Converter. Звук с Tricaster также можно отправлять и принимать по протоколу Dante.
Так как протокол NDI ещё молодой, поэтому конечно есть и минимально необходимая SDI инфраструктура для передачи видео.

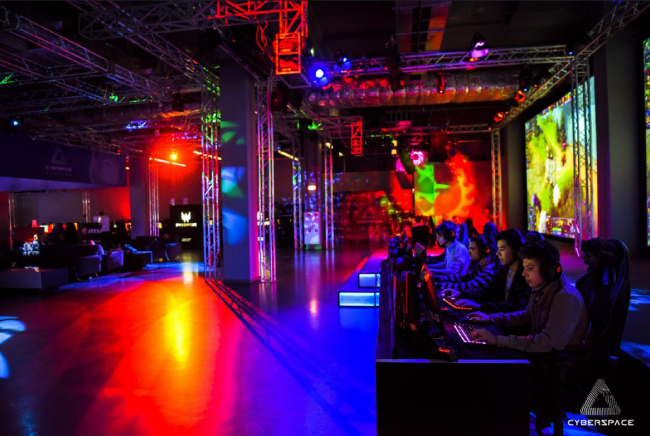

С момента открытия на площадке Cyberspace прошли сотни киберспортивных турниров, трансляции важнейших игровых кубков России, а также аниме фестивали, концерты и корпоративные мероприятия.
