AV-распределение и унифицированные коммуникации для лекционного зала на решении ATEN

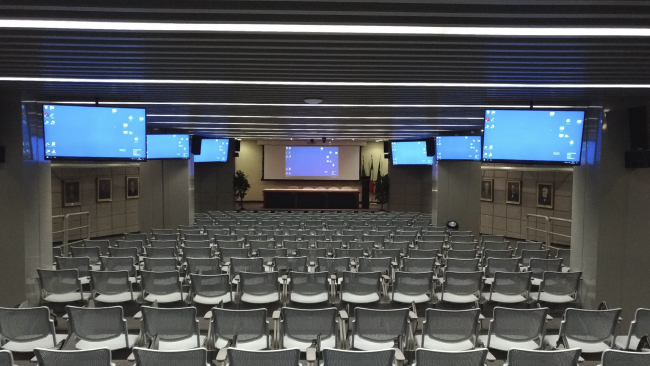

Пространство лекционного зала больници Алессандро Манцони использовалось для проведения учебных мероприятий для медперсонала, публичных соревнований и различных конференций и встреч.

При модернизации AV-инфраструктуры зала больницы требовалось обеспечить стабильный, высококачественный сигнал с возможностью гибкой настройки звука. При этом решение должно быть простым в использовании для профессоров и лекторов, а также достаточно функциональным, чтобы справиться с разнообразными потребностями передачи AV-сигналов для приглашенных докладчиков.

Требования:

• Стабильный, высококачественный AV-сигнал.
  Многоцелевой зрительный зал требовал стабильного, надежного и высококачественного распределения AV-сигнала на несколько мониторов и проекторов.
• Простое управление.
  Решение должно было быть не только простым в установке и настройке, но и регулярно эксплуатироваться персоналом с небольшим техническим опытом.
• Гибкие настройки звука.
  В дополнение к множеству приглашенных докладчиков, существует множество вариантов использования пространства аудитории, которые требуют различных функций передачи звука.

Решение

Преимущества

• Унифицированные коммуникации
  Позволяет управлять всеми аудиовизуальными потоками в помещении единым способом связи с помощью матричного коммутатора и удлинителей HDBaseT.
• Простота использования

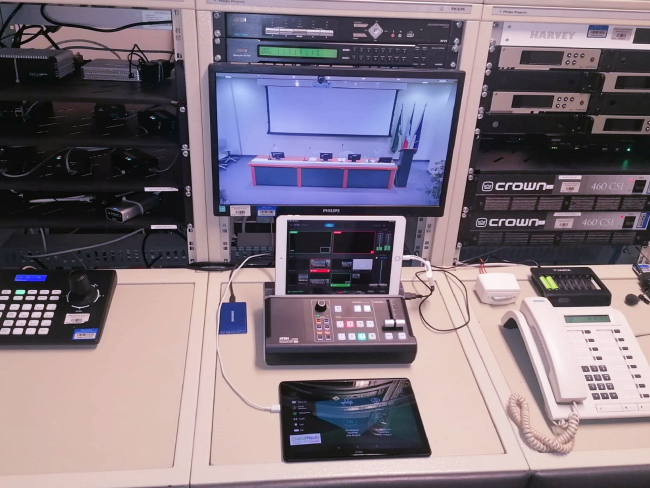

  Одним нажатием кнопки на клавиатуре или настраиваемым приложением на планшете один человек может управлять AV-контентом для всего конференц-зала.
• Деэмбедирование звука
  Извлекает звук из HDMI-сигнала и выводит его в качестве дополнительного источника для поддержки различных вариантов вывода звука с помощью простого преобразователя.

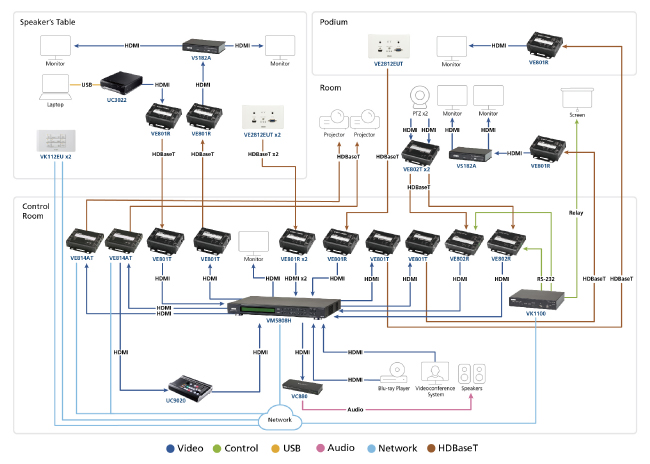

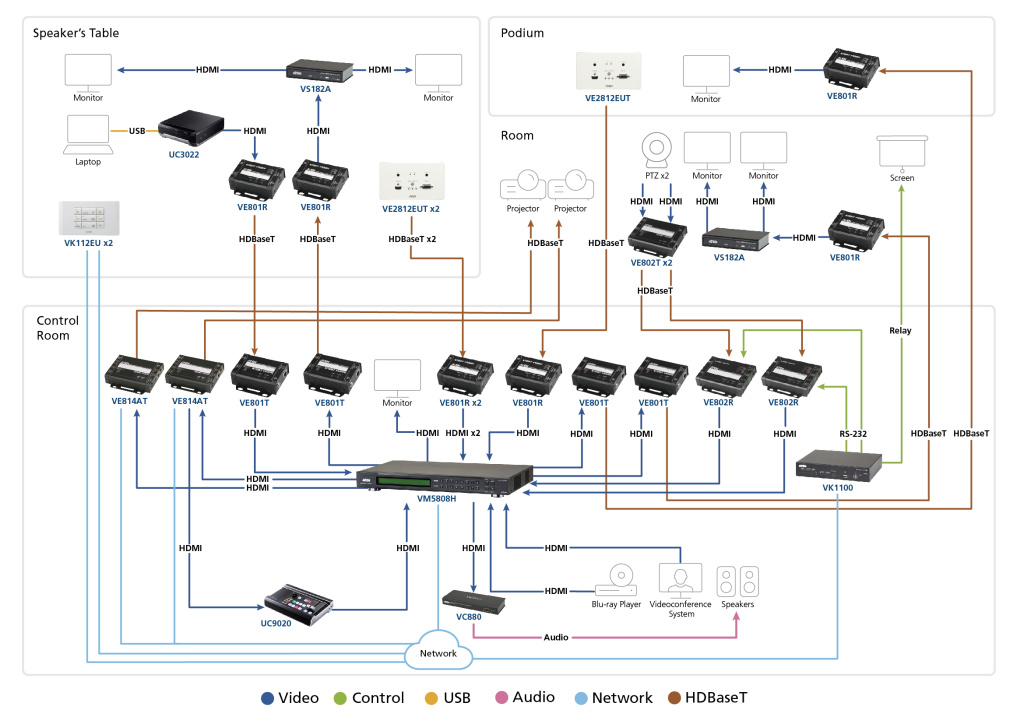

Используемое оборудование

• UC3022 - CAMLIVE™ PRO (USB-конвертер для захвата видеосигнала с двух портов HDMI в USB-C)
• UC9020 - многоканальный AV-микшер StreamLIVE™ HD
• VE2812EUT - передатчик HDMI и VGA HDBaseT с монтажной панелью EU (4K@100м / 1080p@150м)
• VE814AT - передатчик HDMI HDBaseT, Dual Output (4K@100м / 1080p@150м)
• VK112EU - система управления ATEN - 12-кнопочный блок управляющих клавиш (стандарт EU, 2 Gang)
• VK1100A - система управления ATEN - компактный контроллер
• VE802R - приемник HDMI HDBaseT-Lite с POH (4K@40м)
• VE801 - удлинитель HDMI HDBaseT-Lite (4K@40м)
• VS182A- разветвитель HDMI 4K 2-портовый
• VC880 повторитель HDMI и извлекатель звука
• VM5808H - матричный коммутатор-масштабатор HDMI 8x8
