Громкоговорители ClearVoice обеспечат звуком каждого зрителя

Внимание! Громкоговорители ClearVoice снимаются с производства в 2019 году. По вопросу подбора альтернативного оборудования обращайтесь к нашим менеджерам или перейдите в раздел Оборудование звукоусиления

Журнал EqualAV, №3 (21)

Бывают такие ситуации, когда невозможно разобрать объявления на спортивных мероприятиях, непонятны фамилии спортсменов, кто и какие занял места… При использовании стандартных громкоговорителей такая ситуация не редкость на спортивных объектах, особенно в закрытых залах, бассейнах и на катках, когда звук отражается от окон, потолка, стен, возникает большое количество отражений, делающих из передаваемого звука некую «кашу».

Есть разные способы борьбы с паразитными отражениями, ухудшающими разборчивость и ясность звукового сигнала: применение в отделке специальных звукопоглощающих материалов, специально рассчитанный выбор и размещение громкоговорителей, подстройка системы звукоусиления под акустику зала и т.д. Как правило, это непростая и кропотливая работа архитекторов и специалистов по звуку. Новое решение, предлагаемое Вашему вниманию, позволяет облегчить эту работу и добиться высоких качественных показателей в залах с наиболее сложной акустикой.

Основная проблема озвучивания акустически сложных залов традиционными громкоговорителями – это достаточно широкая диаграмма направленности, наличие значительных паразитных боковых лепестков в диаграмме направленности и неравномерная диаграмма направленности на разных частотах. Избавиться от этих недостатков позволяет популярная в последнее время у ведущих производителей технология – Line Array (линейный массив). Системы Line Array в настоящее время разделяются на два отдельных класса – системы, собираемые из отдельных громкоговорителей (в основном используемые в концертной сфере), и так называемые column loudspeaker s – системы Line Array из громкоговорителей, собранных в виде единой колонки (используемые в основном для речи и фоновой музыки).

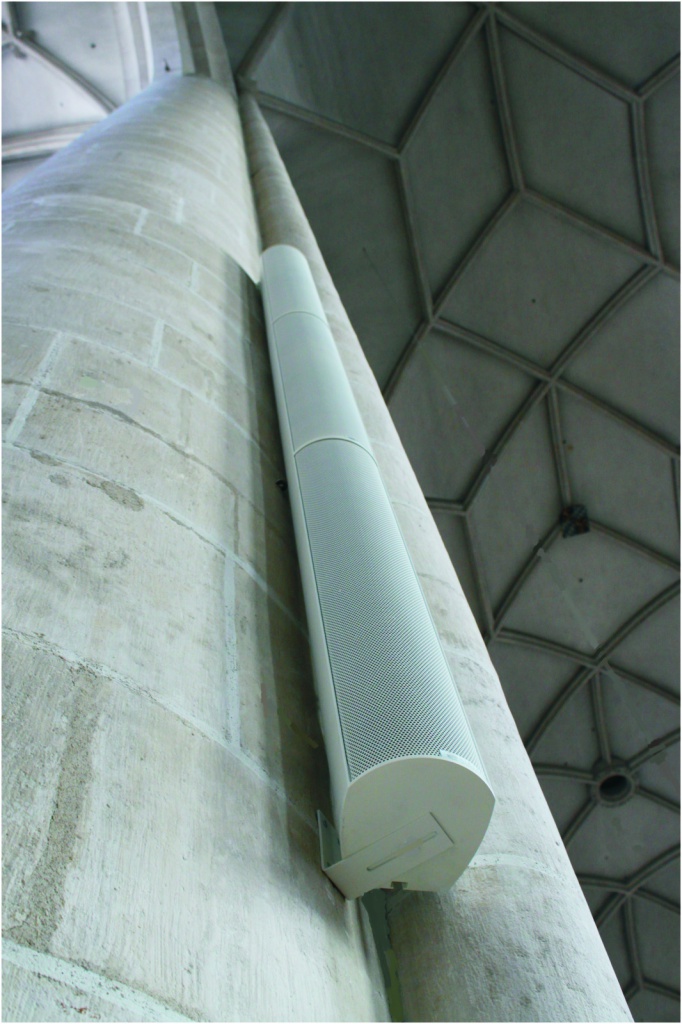

Компания ClearVoice Systems из Германии разработала Evolutone ­– инновационную систему активных громкоговорителей типа «линейный массив» с великолепными акустическими характеристиками, которые подстраиваются индивидуально под каждое помещения при помощи программного обеспечения, входящего в комплект. Громкоговорители серии Evolutone наилучшим образом подходят для крытых спортивных объектов или залов любого назначения, имеющих сложную акустику, благодаря хорошо контролируемой диаграмме направленности и точному воспроизведению речи и музыки на всей территории озвучивания. Всего один громкоговоритель Evo 5000 способен озвучить площадь с равномерным уровнем звукового давления на расстоянии до шестидесяти метров.

В линейных массивах Evolutone используется сложная модульная конструкция. Базовый модуль Evo 1000 состоит из восьми широкополосных и шестнадцати высокочастотных громкоговорителей, восьми цифровых усилителей и восьмиканального DSP-процессора, который управляет системой. Благодаря уникальному алгоритму обработки звука, процессор формирует индивидуальный звуковой сигнал для каждого излучателя таким образом, что при сложении звуковых волн создается оптимальная концентрация звуковой энергии в нужном направлении.

Вся эта сложнейшая система создает идеальный звуковой луч с равномерной диаграммой практически во всем диапазоне воспроизводимых частот, который позволяет настроить систему с учётом всех особенностей помещения, что обеспечивает превосходную разборчивость речи и музыки. Формируя нужную диаграмму, громкоговоритель позволяет направить звуковую энергию непосредственно и только в зону слушательских мест, не создавая паразитных отражений, губительных для разборчивости и ясности звукового сигнала. Наличие современного усилителя класса D и процессора цифровой обработки гарантирует эффективную работу без необходимости приобретения устройств внешнего усиления и эквалайзера.

Для озвучивания больших площадей, базовый модуль может быть расширен простым добавлением таких же модулей каскадом до четырёх на один громкоговоритель. При этом все они будут формировать одну общую диаграмму направленности.

Главной особенностью активного громкоговорителя Evolutone является специальный алгоритм EVO, позволяющий создавать три независимых луча, каждый из которых имеет свою диаграмму, работающую на разные высоты и расстояния. Таким образом, различные области озвучивания могут быть покрыты звуковым полем с высокой степенью точности, или одним громкоговорителем возможно озвучивать нескольких зон служительских мест, например многоярусные трибуны или партер и балкон.

Алгоритм EVO превосходит обычный режим задержки за счет резкого затухания на краях зоны озвучивания, в результате чего эти зоны очень точно разделяются. Крайне важной особенностью EVO алгоритма является функция настройки фокусного расстояния от 0,5 до 100 метров.

Каждое помещение по-своему уникально и при создании системы оптимального озвучивания выявляется множество как архитектурных, так и акустических особенностей. Перемещаемый акустический центр громкоговорителей E volutone помогает успешно решать эти проблемы. Цифровое управление наклоном направленности основного лепестка диаграммы позволяет оставаться громкоговорителю в вертикальном положении, что дает большую гибкость при монтаже.

Индивидуально настраиваемые зоны озвучивания позволяют добиться равномерного звукового поля во всем диапазоне частот во всем помещении, что обеспечит создание чистого и естественного звука для каждого зрителя. Возможность создавать одним громкоговорителем параметры неравномерности во всей зоне озвучивания не хуже +-3дБ, позволяет обеспечить равномерный звук для слушателей, не оглушающий вблизи громкоговорителей и с достаточным уровнем на удалённых местах.

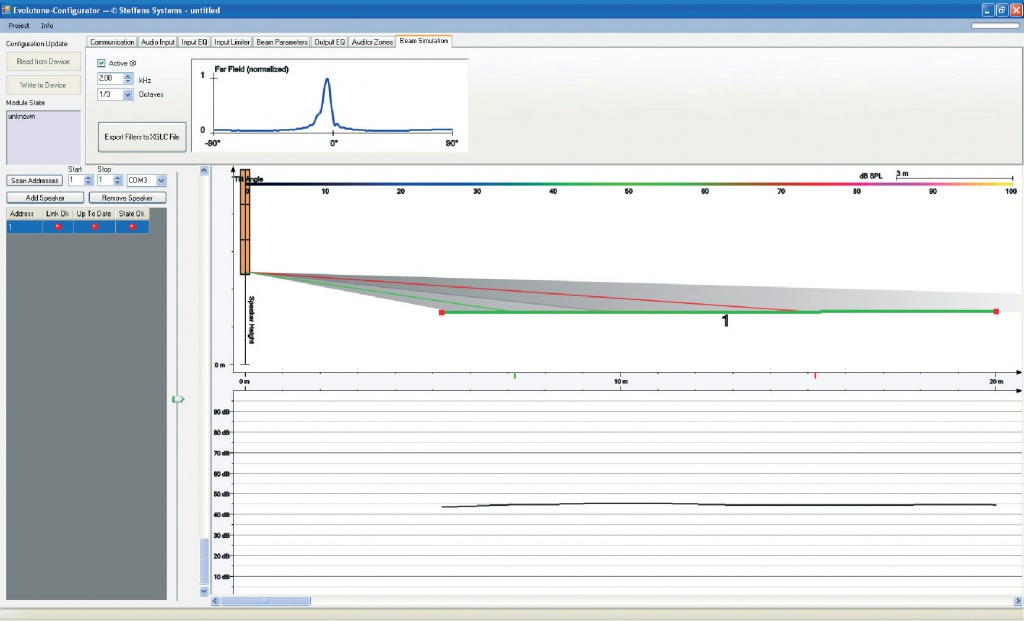

Программное обеспечение, входящее в комплект поставки, работает под управлением операционной системы Windows и даёт возможность пользователю производить все виды настроек интуитивно понятным способом. Подключение к громкоговорителям осуществляется по интерфейсу RS -485 и позволяет настраивать систему (при помощи соответствующего адаптера), либо через последовательный порт ПК, либо через USB.

При помощи программного обеспечения настраиваются:

• индивидуальная адресация громкоговорителей,
• аналоговые или цифровые входные сигналы,
• предварительные задержки,
• параметрический эквалайзер, направленность, угол раскрытия диаграммы, фокусное расстояние,
• автоматическое отключение звука.








Состояние каждого громкоговорителя может быть проверено по шине RS 485, среди параметров – температура, контрольный сигнал и состояние усилителя.

Линейка громкоговорителей Evolutone насчитывает три модели, состоящих из разного количества вертикально установленных базовых модулей, используемых в зависимости от размеров помещения.




/	evo 1000	evo 2000	evo 3000
2-полосная система	8x широкополосных систем @ 4"(неодим магнит) 16x систем вч диапазона	16x широкополосных систем @ 4"(неодим магнит) 32x систем вч диапазона	24x широкополосных систем @ 4"(неодим магнит) 48x систем вч диапазона
Частотный диапазон	80–20.000 Гц	80–20.000 Гц	80–20.000 Гц
Угол луча горизонтальный	150° (до 3 кГц), 120° (свыше 3 кГц)	150° (до 3 кГц), 120° (свыше 3 кГц)	150° (до 3 кГц), 120° (свыше 3 кГц)
Угол луча вертикальный	14° до 120°	7° до 120°	5° до 120°
Мин. угол луча вертикальный	±7° (14°)	±3,5° (7°)	±2,5° (5°)
Макс. угол луча вертикальный	± 60° (120°)	± 60° (120°)	± 60° (120°)
Диапазон изменения наклона луча	–53° до +53°	–56° до +56°	–58° до +58°
Выходная мощность усилителя (Class D)	8 x 30 Вт	16 x 30 Вт	24 x 30 Вт
Уровень звукового давления (SPL) розовый шум 95dBA	13 метров	23 метра	32 метра
Габариты В x Ш x Г, см	93 x 14 x 14,5	186 x 14 x 14,5	279 x 14 x 14,5
Масса, кг	12,5	25	37,5
