ATEN VM3250

Ключевые характеристики:

• Подключение любого из 32 видеоисточников к любому из 32 дисплеев в сочетании с модульными матричными решениями ATEN; поддержка разрешения уровня True 4K
• Наличие плат ввода/вывода с горячей заменой, модуля вентиляторов и источника питания для простоты обслуживания
• Прямая трансляция подключенных видеоканалов и предварительный просмотр макетов видеостен с помощью веб-интерфейс
• Возможность управления несколькими способами - с помощью кнопок передней панели, RS-232, RS-485/422 и Ethernet (Telnet / Web-интерфейс) соединений

Обзор:

Модульный матричный коммутатор VM3250 Gen. 2 (второго поколения) обладает, реализованными в едином корпусе возможностями расширенного доступа и управления в режиме реального времени, несколькими локальными и удаленными аудио/видео устройствами ввода и дисплеями. Просто нажимая кнопки на передней панели коммутатора VM3250, пользователи могут независимо переключать и направлять видео и/или аудио содержимое на различные устройства отображения (мониторы, дисплеи, проекторы) и/или звуковые динамики. Встроенная функция масштабирования (скейлер) преобразовывает формат видео для обеспечения плавного переключения изображения в режиме реального времени. С помощью расположенного на передней панели ЖК-экрана можно выполнить быстрый просмотр активных подключений к портам коммутатора. При этом существует возможность выбора режима EDID, которая позволяет установить лучшее разрешение на разных мониторах.

Обладая усовершенствованным и надежным дизайном, обеспечивающим наилучшее распространение аудио- визуального содержимого и управление им, данное решение также оснащено, отмеченным наградами графическим интерфейсом пользователя, доступ к которому можно получить из любого места по локальной сети или через Интернет. Интуитивно понятный веб-интерфейс позволяет в реальном времени предварительно просматривать источники видео в режиме потокового вещания, а также легко выполнять настройку видеостен. Функция календарного планирования позволяет организовать очередь и воспроизводить подключенные профили в течение установленного периода времени, снижая связанные с этим эксплуатационные расходы.

Коммутатор VM3250 легко расширяется и обеспечен линейкой плат ввода-вывода с возможностью горячей замены от компании ATEN. Оснащенность автоматическим преобразованием сигнала дает возможность создавать различные комбинации цифровых видео-интерфейсов, включая оптоволоконный, DisplayPort, HDMI, DVI, 3G-SDI и VGA. Гибкость и расширяемость делают коммутатор VM3250 идеальным для крупномасштабных аудио/видео применений, таких как станции широковещания, центры управления движением транспорта и транспортировкой, центры экстренных служб и для других применений, в которых требуется настраиваемая высокоскоростная маршрутизация аудио/видео сигнала.

* Совместимые платы ввода/вывода

Комплектация

• 1x модульный матричный коммутатор 32 x 32 VM3250
• 1x модуль питания
• 1x блок разъемов терминального подсоединения
• 1x кабель питания
• 1x пользовательское руководство

Описание

• 32 x 32 соединения ввода/вывода с помощью 8 x 8 слотов ввода/вывода для плат расширения модульного матричного коммутатора
• Возможность управления несколькими способами - с помощью кнопок передней панели, RS-232, RS-485/422 и Ethernet (Telnet / Web-интерфейс) соединений
• Поддержка True 4K-разрешений изображения – разрешения несжатого видео до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4)*
• Встроенная функция масштабирования (скейлер) – преобразует входные разрешения в оптимальное разрешение экрана*
• Поддержка Seamless Switch™ – функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов*
• Поддержка функции создания видео-стены – позволяющей с помощью графического интерфейса создавать настраиваемые макеты видеостен*
• Возможность потоковой трансляции – поддерживает прямую трансляцию от одного источника через веб-интерфейс для удобства определения качества вывода на дисплей
• Просмотр содержимого и макета - отображает эскизы исходных файлов мультимедиа в веб-интерфейсе, упрощая настройку профиля
• Возможность планирования на основе календаря - позволяет воспроизводить профили в соответствии с предварительно установленным расписанием, синхронизированного с часами реального времени
• Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
• Поддержка звука – аудиосигнал может быть извлечен из HDMI-потока и стерео аудиосигнал может быть встроен*
• Дополнительный резервный блок питания - обеспечивает более высокую надежность для критически важных приложений
• Поддержка передачи сигнала на большие расстояния с помощью плат ввода-вывода с оптическим интерфейсом или HDBaseT, а также используя удлинители
• Наличие плат ввода/вывода с горячей заменой, модуля вентиляторов и источника питания для простоты обслуживания
• Защита от электростатического разряда (ESD) для HDMI
• Возможность монтажа в стойку (высота 9U)

*Примечание:

2. При использовании технологии Seamless Switch™ недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch™

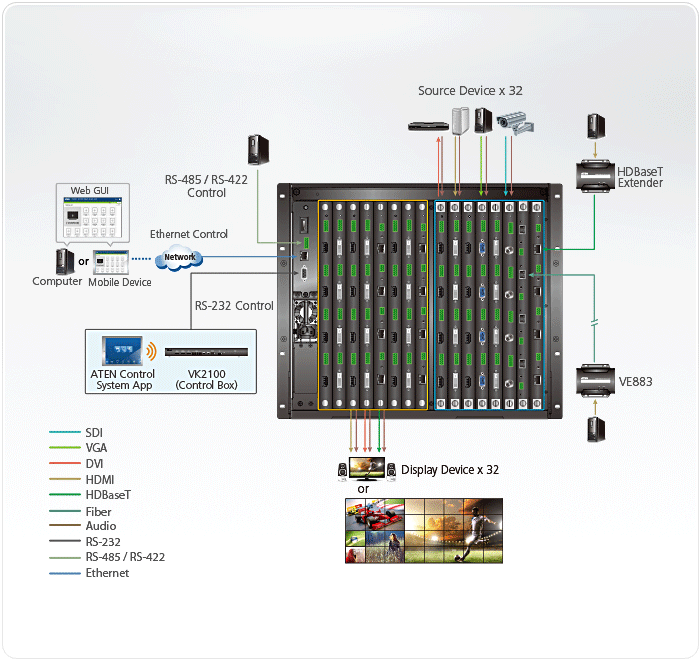

Топологическая схема
